Metode Pembuatan Gambar teknik ada dua, yaitu konvesional (manual) dan Gigital (komputer).
Gambar teknik dibuat dengan peralatan khusus, seperti, Meja gambar yang terdiri dari pengunci vertikal dan horizontal dan kepala mesin yang yang terdiri dari derajat yang memungkinkan adanya rotasi sudut sehingga dapat digerakan keseluruh bidang papan, dan dapat dihentikan indepanden di setiapdi suatu titik yang diinginkan. kepala mesin dapat diputar 360 derajat dan dapat dihentikan per 15 derajat/ bebas.
Penggaris lurus, Penggaris dua segitiga, Penggaris Skala, Penggaris T. Pensil kayu, Pensil Mekanik. Penghapus Mal pelinding penghapus. Jangka, Busur derajad. Mal sablon obyek lingkarang elip kotak, Mal sablon Huruf, Solatip bening, Kertas Havs atau Kalkir, Pena Gambar Rapido.
APLIKASI MENGGAMBAR

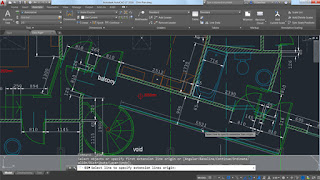

Di Era modern dan komputerisasi, CAD (Computer Aided Design), adalah suatu program komputer untuk menggambar suatu produk atau bagian dari suatu produk. Produk yang ingin digambarkan bisa diwakili oleh garis-garis maupun simbol-simbol yang memiliki makna tertentu. CAD bisa berupa gambar 2 dimensi dan gambar 3 dimensi.
Berawal dari menggantikan fungsi meja gambar kini perangkat lunak CAD telah berevolusi dan terintegrasi dengan perangkat lunak CAE (Computer Aided Engineering) dan CAM (Computer Aided Manufacturing. Integrasi itu dimungkinkan karena perangkat lunak CAD saat ini kebanyakan merupakan aplikasi gambar 3 dimensi atau biasa disebut solid modelling. Solid model memungkinkan kita untuk memvisualisasikan komponen dan rakitan yang kita buat secara realistik. Selain itu model mempunyai properti seperti massa, volume, pusat gravitasi , luas permukaan dll.
Saatini aplikasi penunjang pembuatan gambar ternik semakin banyak, diantarannya
ArchiCAD, AutoCAD, ada CorelCAD, NanoCAD, QCAD, KiCAD. LibreCAD, FreeCAD, OpenCAD dan mungkin masih banyak lagi.
Sementara aplikasi lain sperti Sketchup, Solidwork, Autodes dengan 3DMax, Revit dan bebrapa aplikasi yang bermunculan saat ini.
